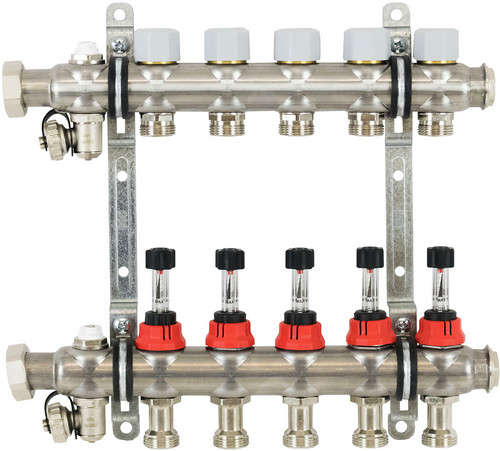

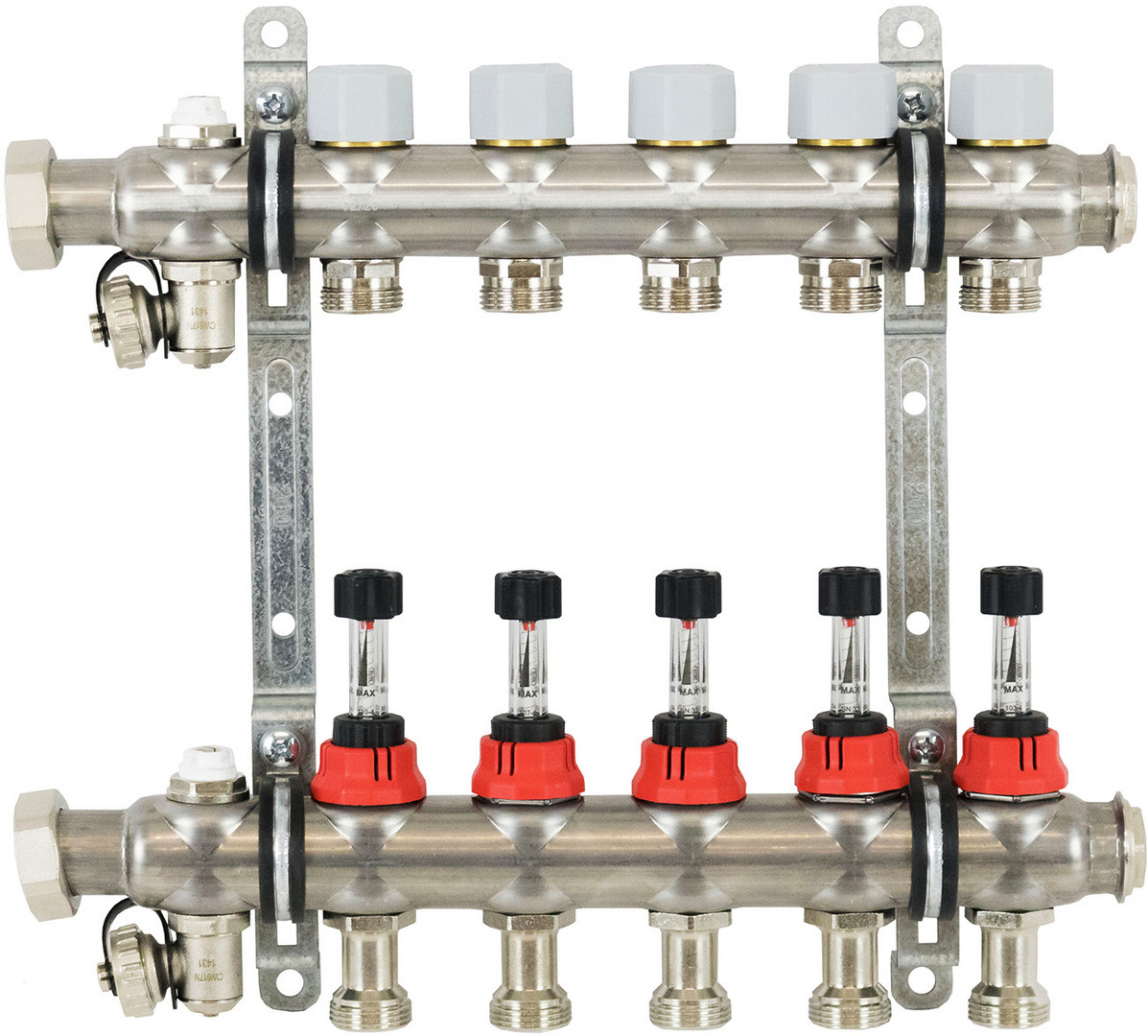

Heizkreisverteiler Strawa e-class 87 5 Heizkreis, m. Durchflussregler Q-Tech
563392
auf Anfrage
je
1 STK
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 STK |
Bestellschritt | 1 STK |
Beschreibung
Edelstahlverteiler DN 32 mit Durchflussreger Q-Technik für hydraulischen Abgleich, mit Wandhalter mit Schalldämmeinlage, komplett mit Schrauben und Dübel lose im Schutzkarton verpackt
Technische Daten:
- Vorlauf: Integrierte Durchflussmengenanzeige 0 - 5 l/min
- Rücklauf: Integrierte Ventile für den Hydraulischen Abgleich 0.5 - 5 l/h
durch integrierten Durchflussregler im Thermostateinsatz M30 x 1.5 mit Handkappe
min. Differenzdruck 0.5 - 2.0 l/min = 10 kPa (0.10 bar)
min. Differenzdruck >2.0 - 2.8 l/min = 15 kPa (0.15 bar)
min. Differenzdruck >2.8 - 5.0 l/min = 20 kPa (0.2 bar)
Unterhalb von ?p min ist eine normale Thermostatventilfunktion gegeben, d.h. der
eingestellte Durchflusswert wird differenzdruckabhängig unterschritten
- Stutzenabstand: 50 mm
- SFE-Ventil (Spül-, Füll-, und Entleerventil) und Entlüftungsventil 3/4'' Schlauchanschluss
und Entlüftungsventil
- Betriebsdruck max.: 4 bar
- Betriebstemperatur max.: +70 °C
- Primärseite: 1''ÜM, flachdichtend
- Sekundärseite: Anschlussnippel mit Eurokonus 3/4''AG, passend für Klemmverschraubungen
ohne Klemmringverschraubung, ohne Anschlusskugelhahn
Technische Daten:
- Vorlauf: Integrierte Durchflussmengenanzeige 0 - 5 l/min
- Rücklauf: Integrierte Ventile für den Hydraulischen Abgleich 0.5 - 5 l/h
durch integrierten Durchflussregler im Thermostateinsatz M30 x 1.5 mit Handkappe
min. Differenzdruck 0.5 - 2.0 l/min = 10 kPa (0.10 bar)
min. Differenzdruck >2.0 - 2.8 l/min = 15 kPa (0.15 bar)
min. Differenzdruck >2.8 - 5.0 l/min = 20 kPa (0.2 bar)
Unterhalb von ?p min ist eine normale Thermostatventilfunktion gegeben, d.h. der
eingestellte Durchflusswert wird differenzdruckabhängig unterschritten
- Stutzenabstand: 50 mm
- SFE-Ventil (Spül-, Füll-, und Entleerventil) und Entlüftungsventil 3/4'' Schlauchanschluss
und Entlüftungsventil
- Betriebsdruck max.: 4 bar
- Betriebstemperatur max.: +70 °C
- Primärseite: 1''ÜM, flachdichtend
- Sekundärseite: Anschlussnippel mit Eurokonus 3/4''AG, passend für Klemmverschraubungen
ohne Klemmringverschraubung, ohne Anschlusskugelhahn
Merkmale
Serie | E-CLASS 87 |
Anzahl Kreise | 5 |
Baulänge mm | 345 |
Suchbegriff | STRFBV875 |
Artikelgruppe | Verteiler und Kasten |
Varianten
Heizkreisverteiler Strawa e-class 87 2 Heizkreis, m. Durchflussregler Q-Tech
|
Anzahl Kreise | Baulänge mm | Suchbegriff |
---|---|---|
2 | 195 | STRFBV872 |
Heizkreisverteiler Strawa e-class 87 3 Heizkreis, m. Durchflussregler Q-Tech
563390
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 STK
Anzahl Kreise | Baulänge mm | Suchbegriff |
---|---|---|
3 | 245 | STRFBV873 |
Heizkreisverteiler Strawa e-class 87 4 Heizkreis, m. Durchflussregler Q-Tech
563391
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 STK
Anzahl Kreise | Baulänge mm | Suchbegriff |
---|---|---|
4 | 295 | STRFBV874 |
Heizkreisverteiler Strawa e-class 87 5 Heizkreis, m. Durchflussregler Q-Tech
563392
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 STK
Anzahl Kreise | Baulänge mm | Suchbegriff |
---|---|---|
5 | 345 | STRFBV875 |
Heizkreisverteiler Strawa e-class 87 6 Heizkreis, m. Durchflussregler Q-Tech
563393
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 STK
Anzahl Kreise | Baulänge mm | Suchbegriff |
---|---|---|
6 | 395 | STRFBV876 |
