Fäkalien Hebeanlage Kessel AQUAPUMP XL Tronic, STZ 3700-S1, ATEX

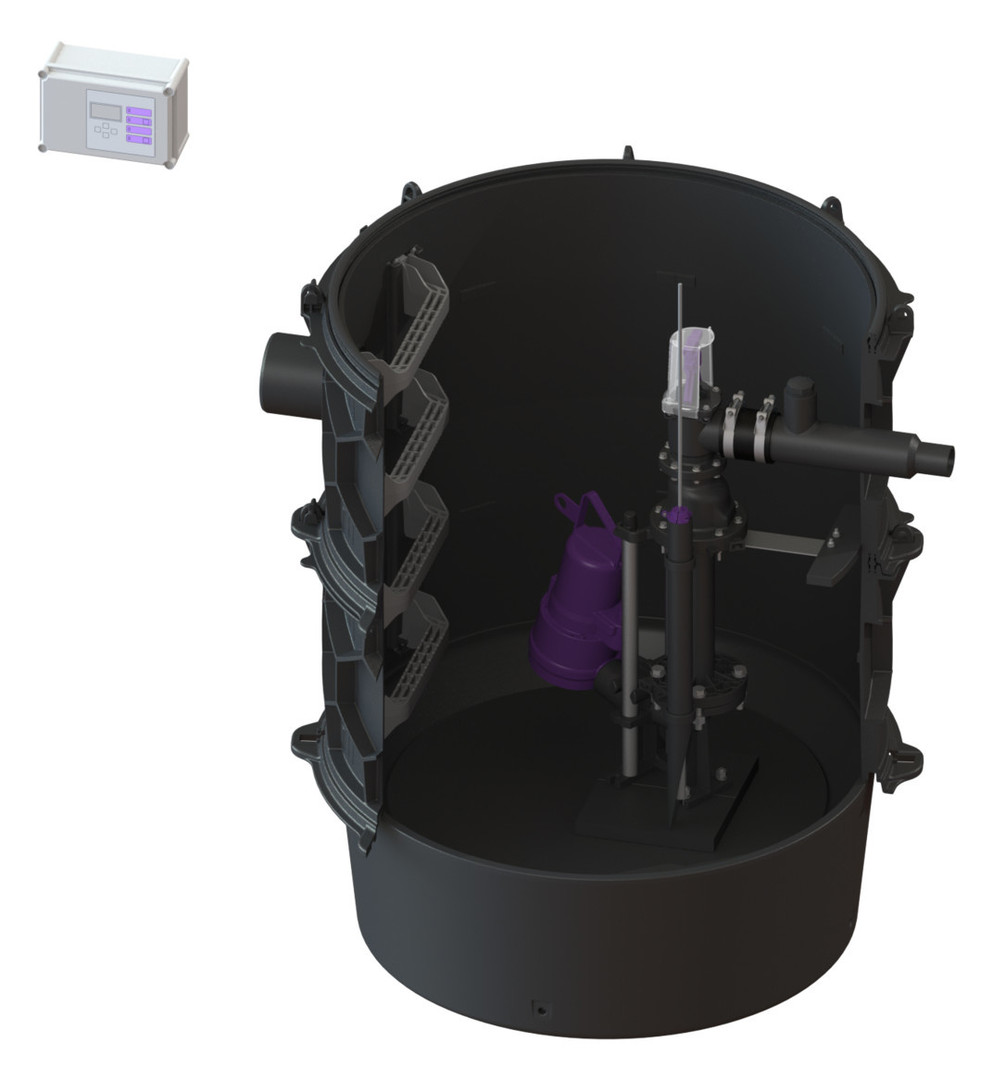

Die Pumpstation mit ATEX-Zulassung für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe, einem Rückflussverhinderer sowie einem Absperrschieber für die Druckleitung ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen offenen Pumpenraum (Nassaufstellung) mit universalen Anschlussmöglichkeiten. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM- Schnittstelle ausgeben kann. Durch das modulare KESSEL- Baukastensystem stehen für den weiteren Aufbau verschiedene Technikschacht- Varianten als Zubehör zur Verfügung. Zugkette aus Edelstahl zur Entnahme pro Pumpe ist je nach Einbautiefe optional zu bestellen mit Art.-Nr: 680 528 = Länge 2 m 680 529 = Länge 3 m 680 530 = Länge 4 m 680 531 = Länge 5 m Abwasserart: fäkalienhaltig Einbausituation: Einbau ins Erdreich, Einbau in die Bodenplatte Ausführung: Anlagenart: Einzelanlage Aufstellung: Nassaufstellung Absperreinrichtung: Schieber aus Kunststoff Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Steighilfen: ja Hinweis Einbau: in Kombination mit Schachtmodul Durchgangsdichtung für Entlüftungsleitung (DN): 100 mm Durchgangsdichtung für Kabelleerrohr (DN): 100 mm Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschliessen) Allgemeine Merkmale: Farbe: schwarz Norm: EN 12050-1 Abmessungen: Länge: 1.240 mm Breite: 1.240 mm Höhe: 1.416 mm Behälter/Grundkörper: Zulauf Anzahl: 1 ST Zulauf Nennweite (DN): 150 Zulauf Nennweite (DA): 160 mm Zulauf max. Anbohrung (DN): 150 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1.054 mm Abstand Rohrmitte Auslauf zu Behälterboden: 1.134 mm Abstand Rohrmitte Zulauf zu Behälterboden: 1.134 mm Druckabgang: waagrecht Druckabgang (DN): 50 mm Druckabgang (DA): 63 mm Grundwasserbeständigkeit ab Unterkante Bodenteil: 3.000 mm Lichte Weite Behälter (LW): 1.000 mm Nutzvolumen: 310 l Fördereinrichtung: Pumpe: STZ 2500 Anzahl Pumpen: 1 Förderleistung max.: 21 m3/h Förderhöhe max.: 33 m Betriebsart: S1 Leistung P1: 2,5 kW Leistung P2: 1,9 kW Drehzahl: 2.900 U/min Förderguttemperatur (dauerhaft) max.: 40 GradC Anschlusstyp: Direktanschluss Gewicht: 33 kg Laufrad Typ: Schneidwerk Länge Netzanschlussleitung Pumpe: 10 m Nennstrom: 4,4 A Schutzart Pumpe: IP 68 (20m) Schutzklasse: I Typ Anschlussleitung Pumpe: H07RN8-F 6G 1,5 mm2 Temperaturüberwachung: integriert Cos phi - Leistungsfaktor: 0,83 Isolationsklasse: H Steuerung: Schaltgerät: Comfort
